动力电池热管理系统组成及其设计流程
摘要：动力电池是电动汽车的能量来源，在充放电过程中电池本身会伴随产生一定热量，从而导致温度上升，而温度升高会影响电池的很多工作特性参数，
动力电池是电动汽车的能量来源，在充放电过程中电池本身会伴随产生一定热量，从而导致温度上升，而温度升高会影响电池的很多工作特性参数，如内阻、电压、SOC、可用容量、充放电效率和电池寿命。电池热效应问题也会影响到整车的性能和循环寿命，因此，做好热管理对电池的性能、寿命至整车行驶里程都十分重要。
01
02
今天，就从电池热管理系统及设计流程、零部件类型及选型、热管理系统性能及验证等几个方面来和大家聊一聊：
动力电池热管理必要性
1、电池热量的产生
由于电池阻抗的存在，在电池充放电过程中，电流通过电池导致电池内部产生热量。另外，由于电池内部的电化学反应也会造成一定的生热量。
2、温度升高对电池寿命的影响
温度的升高对电池的日历寿命和循环寿命都有影响。

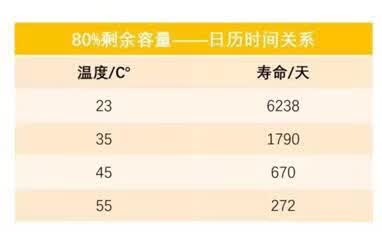

从上面两个图可以看出，温度对电池的日历寿命有很大的影响。同样的电芯，在环境温度23℃，6238天后电池的剩余容量为80%，但是电池在55℃的环境下，272天后电池的剩余容量已经达到80%。温度升高32℃，电芯的日历寿命下降了95%以上。因此，温度对日历寿命的影响极大，温度越高日历寿命衰退越严重。
从上面两个图可以看出，温度对电池的循环寿命也有很大的影响。同一款电芯，当剩余容量为90%，25℃温度下输出容量为300kWh，而35℃温度下的输出容量仅为163kWh。温度上升10℃ ，电芯的循环寿命下降了近50%。由此可见，温度对电池的循环寿命有很大的影响。
因此，为了电池包性能的最优化，需要设计热管理系统确保各电芯工作在一个合理的温度范围内。
